shademaker ORION

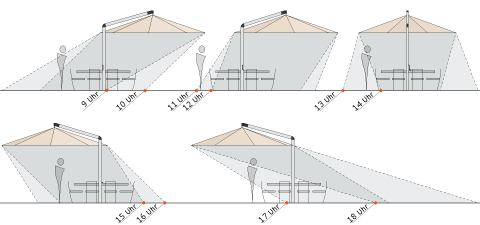

Schattenverlauf und Schattenlänge am 21. Juni, 9 - 17 Uhr

Die nebenstehende Grafik illustriert den mit diesem Schirmmodell erzielbaren Schatten zu verschiedenen Tageszeiten. Grundlage ist der Sonnenverlauf am 21. Juni, 9-17 Uhr. Weitere Informationen finden Sie im Glossar unter ⇒ Schattenverlauf.

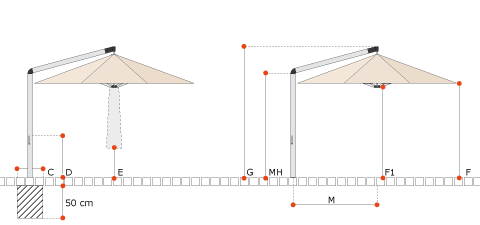

Nenngröße in cm
Seitenabstand in cm
Grundfläche in m²
lichte Höhe F in cm
Durchgangshöhe F1 in cm
Gesamthöhe G in cm
Schließhöhe E in cm
Kurbelhöhe D in cm
Masthöhe MH in cm
Mitte Mast bis Mitte Schirmteil M in cm
Drehradius in cm
windsicher km/h (Windstärke)
Nenngröße in cm
Seitenabstand in cm
Grundfläche in m²
lichte Höhe F in cm
Durchgangshöhe F1 in cm
Gesamthöhe G in cm
Schließhöhe E in cm
Kurbelhöhe D in cm
Masthöhe MH in cm
Mitte Mast bis Mitte Schirmteil M in cm
Drehradius in cm

Ø 350
325
8,7
230
219
288
93
96
246
168
344
60 (7)
Nenngröße in cm

Grundfläche in m²









300 x 300
9,0
223
221
297
62
96
256
163
347
60 (7)
Die Höhenmaße gelten für Schirme ohne Volant und nur bei Montage des Schirms auf einer Bodenhülse. Bei einer mobilen Aufstellung müssen die entsprechenden Sockelhöhen beachtet werden. Angaben zur maximal zulässigen Windgeschwindigkeit gelten nur bei Montage des Schirms auf einer geeigneten Bodenhülse und der entsprechenden Fundamentgröße sowie - bei neigbaren Schirmen - einem horizontal gestellten Schimteil. Bei allen angegebenen Maßen ist ein Sicherheitszuschlag zu berücksichtigen. Der Abstand zu Gebäuden (zu Vorsprüngen und Dachüberständen) und zu Schirmen untereinander muss mindestens 50 cm betragen. Bei den Höhenangaben ist ein Sicherheitszuschlag von mindestens 20 cm zu berücksichtigen.
Nenngröße
in cm
8
shademaker
Stoffklasse 8
100% Polyester,
ca. 310 g/m²

mehr Info
  • 100% Polyester-Gewebe, ca. 310 g/m²
  • spinndüsengefärbte Stapelfaser
  • Lichtechtheit 7
  • wasser- und schmutzabweisende Imprägnierung
  • optimaler Schutz gegen ultraviolette Strahlen
  • Nahtmaterial: Polyester
12+
Quante-Design
Stoffklasse 12+
100% Polyacryl,
ca. 300 g/m²

mehr Info
  • 100% Polyacryl-Gewebe, ca. 300 g/m²
  • Gewebe aus spinndüsengefärbter Faser
  • Lichtechtheit 7 - 8, vorzügliche Farbbeständigkeit
  • wasser- und schmutzabweisende Imprägnierung
  • optimaler Schutz gegen ultraviolette Strahlen:
    UV-Protection Factor ≥ 30
  • Nahtmaterial:
    • Diagonalnähte mit PTFE-Nähfaden genäht
    • wasserdicht ausgebildete Quernähte mit erhöhter Zugfestigkeit, geklebt
* = inkl. MwSt., inkl. Versandkosten
* = inkl. MwSt., inkl. Versandkosten
zum Konfigurator
